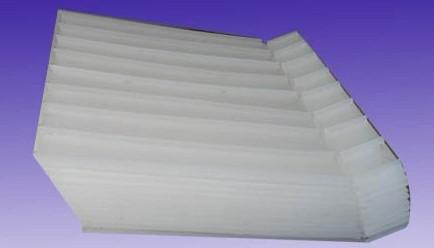

斜板填料

,

斜板填料简介：斜板填料、乙丙共聚斜板填料、小间距斜板填料主要由乙丙共聚材料制成。在浅层理论的基础上，在斜板上部设置沉淀距离合理的沉淀段，在下部控制斜板的几何形状，使斜板下部形成稳定的接触絮凝段，通过接触作用和浅池沉淀机理达到矾花与水分离的目的。斜板填料按构造型式可分为：1.小间距斜板填料2.接触絮凝斜板填料3.复合斜板填料。

斜板填料点：1.大大缩小了斜板间距，从而大幅度提高了沉淀空间利用率；2.由于雷诺数小，可有效在、抑制水力脉动，从而大大降低水流细部扰动对矾花沉降的负面影响；3.布水均匀，不会发生短流现象；4.由于结构上的优化，斜板沉淀设备无侧向约束，更利于矾花沉降分离；5.斜板填料沉泥面积与排泥面积相等，排泥面积是普通斜管的4倍多，大幅提高了沉淀排泥负荷；6.由于斜板沉淀设备的结构征，以及其所采用的规格较厚的乙丙共聚板材和支撑型材，使其具有普通斜管无法比拟的刚度，耐重负荷，不易变形。

类  型	型  号	间 距mm	清水区上升   流速mm/s	沉淀池出水   浊度NTU	单元几何尺寸mm	材  质
小间距斜板	Xb-15	15	2.5-3.5	≤3	1000×1000×866	乙丙共聚与 ABS两种
	Xb-20	20	2.2-2.8	≤3
	Xb-25	25	2.0-2.5	≤3
	Xb-30	30	1.8-2.2	≤4
	Xb-35	35	1.5-2.0	≤5
	Xb-50	50	1.3-1.8	≤6

各种间距斜板填料均是通过不同高度的塑料肋条来支撑斜板片，肋条与斜板热熔焊接，每两层斜板片之间需要多根肋条支撑，组装工艺复杂，而且传统斜板内部水流流道成矩形，只适用于上向流沉淀池。多功能组合斜板填料由 乙丙共聚斜板片和 斜板支撑杆两部分组合而成，材质均为乙丙共聚，通过斜板支撑杆的前后串连将斜板片组合成水处理工艺中常用的斜板设备。多功能组合斜板填料具有安装拆解方便，斜板间距可调，连接长度不限、整体强度高、耐腐蚀等优点。斜板支撑杆可设计多种规格尺寸，根据不同的斜板参数要求进行配套，可实现不同的斜板间距、角度等要求。多功能组合斜板填料内部水流流道通畅，不易积泥夹泥，上向流 沉淀池和侧向流沉淀池均可应用，因此适用于各种水处理工艺，其强度高、耐腐蚀、可拆解的性使其与传统斜板相比使用寿命大大延长。多功能组合斜板填料组装前先在斜板片上开若干小孔，后将斜板支撑杆连接头穿过小孔与另一个支撑杆的连接楔尾用力楔合，使两个支撑杆与斜板片紧固成一个整体，重复这一步骤即可将多个斜板片串联成一个整体，整个安装过程不需任何机械加工设备、安装极其简便。
